Cửa Sổ Mở Trượt Maxpro SW55 – Hệ Khung 65 mm, Ray Trượt Inox

Cửa sổ mở trượt Maxpro SW55 thuộc nhóm hệ sản phẩm dự án/công trình. Hệ sử dụng biên dạng bo cong, vận hành trên ray inox và có cấu hình cửa sổ 2 cánh hoặc 4 cánh. Các thông số khung, kính và độ dày từng cấu kiện được trình bày ở phần kỹ thuật bên dưới.

Tên SW55 không đồng nghĩa với khung 55 mm. Hệ này sử dụng khung rộng 65 mm, vì vậy kích thước khung cần được kiểm tra theo thông số kỹ thuật thay vì suy ra từ tên hệ.

1. Cửa sổ mở trượt Maxpro SW55 là gì?

Cửa sổ trượt nhôm Maxpro SW55 là hệ cửa sổ trong đó cánh di chuyển theo phương ngang trên ray. Vì cánh không quay ra ngoài hoặc vào trong, hệ trượt phù hợp với những vị trí cần kiểm soát không gian vận hành quanh ô cửa.

SW55 sử dụng biên dạng bo cong, tạo cảm giác mềm và gọn hơn ở phần khung cánh. Hệ có cấu hình cửa sổ mở trượt 2 cánh và 4 cánh.

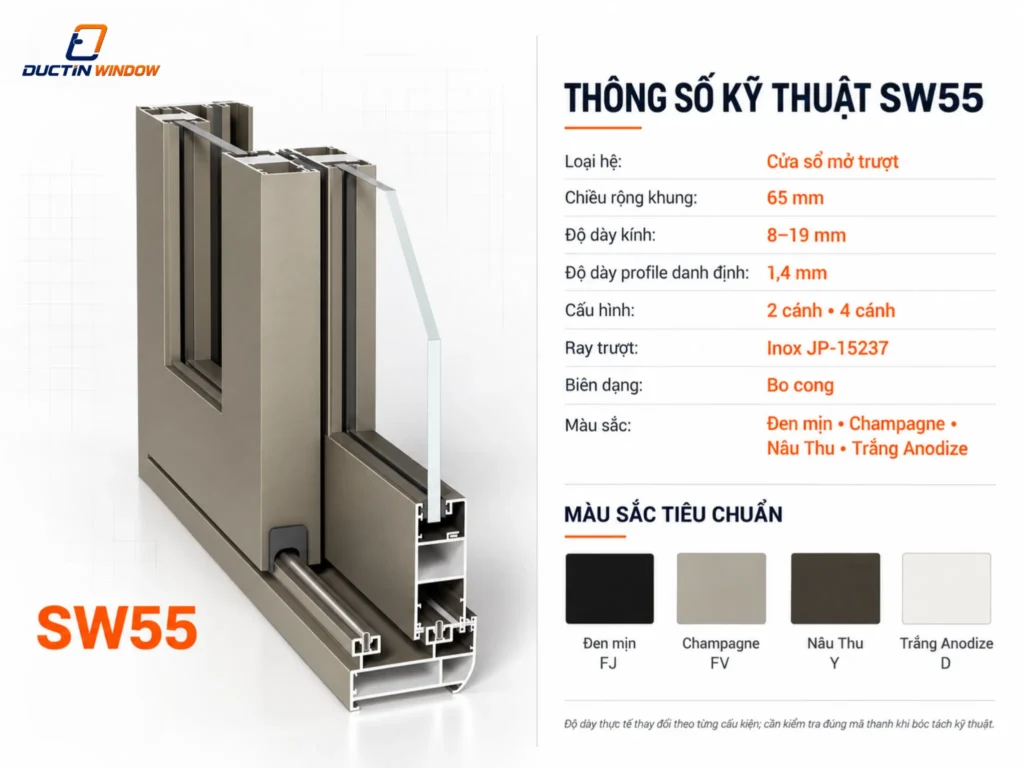

2. Thông số kỹ thuật cửa sổ mở trượt Maxpro SW55

Các thông số dưới đây là những dữ liệu cần kiểm tra nhanh trước khi chọn cấu hình SW55; riêng độ dày nhôm cần đọc cùng phần cấu tạo từng mã thanh để tránh hiểu 1,4 mm là mức chung cho toàn bộ hệ.

Lưu ý: 1,4 mm là thông số danh định ở cấp hệ. Độ dày thực tế thay đổi theo từng cấu kiện; các thanh phụ, nẹp và thanh tăng cứng có thông số riêng.

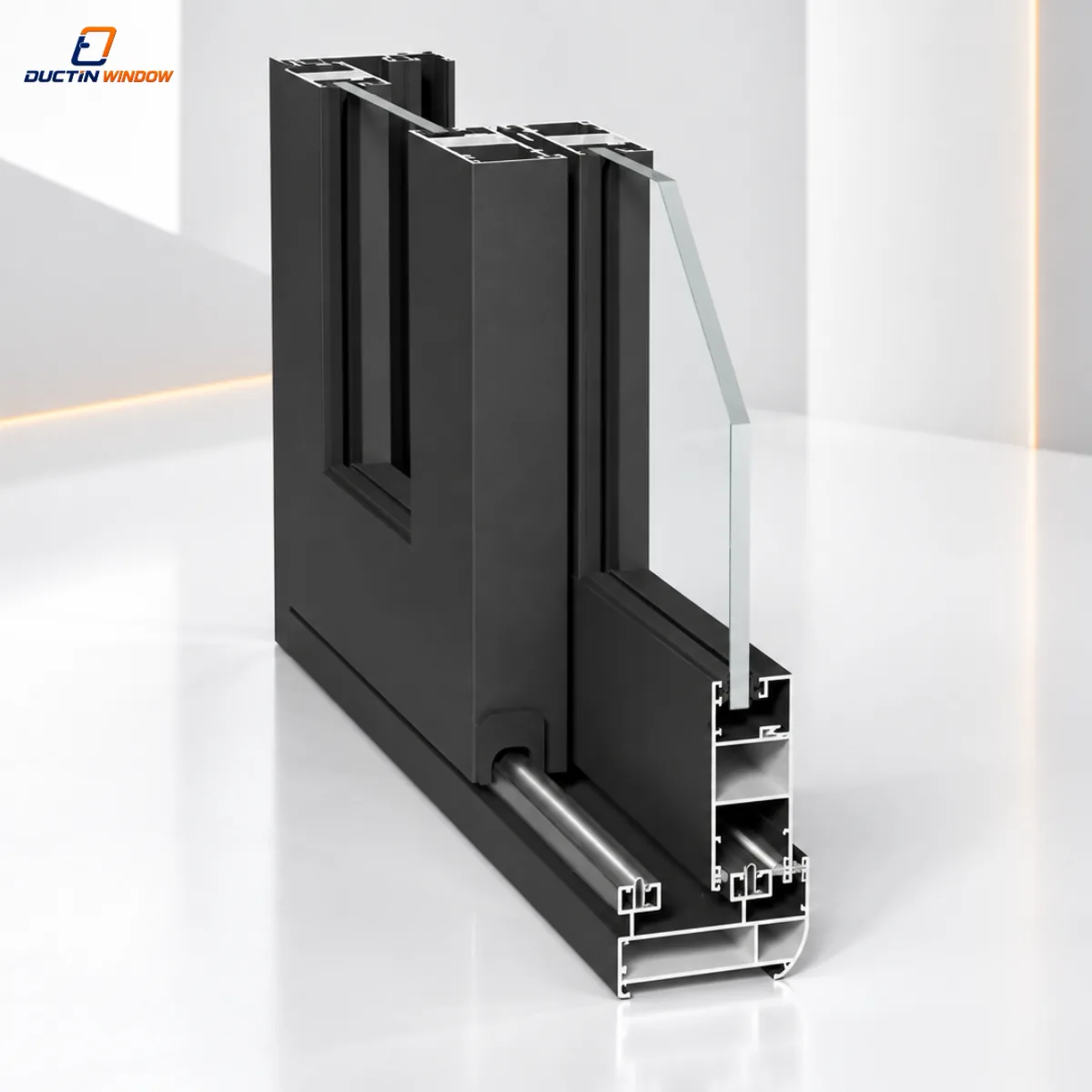

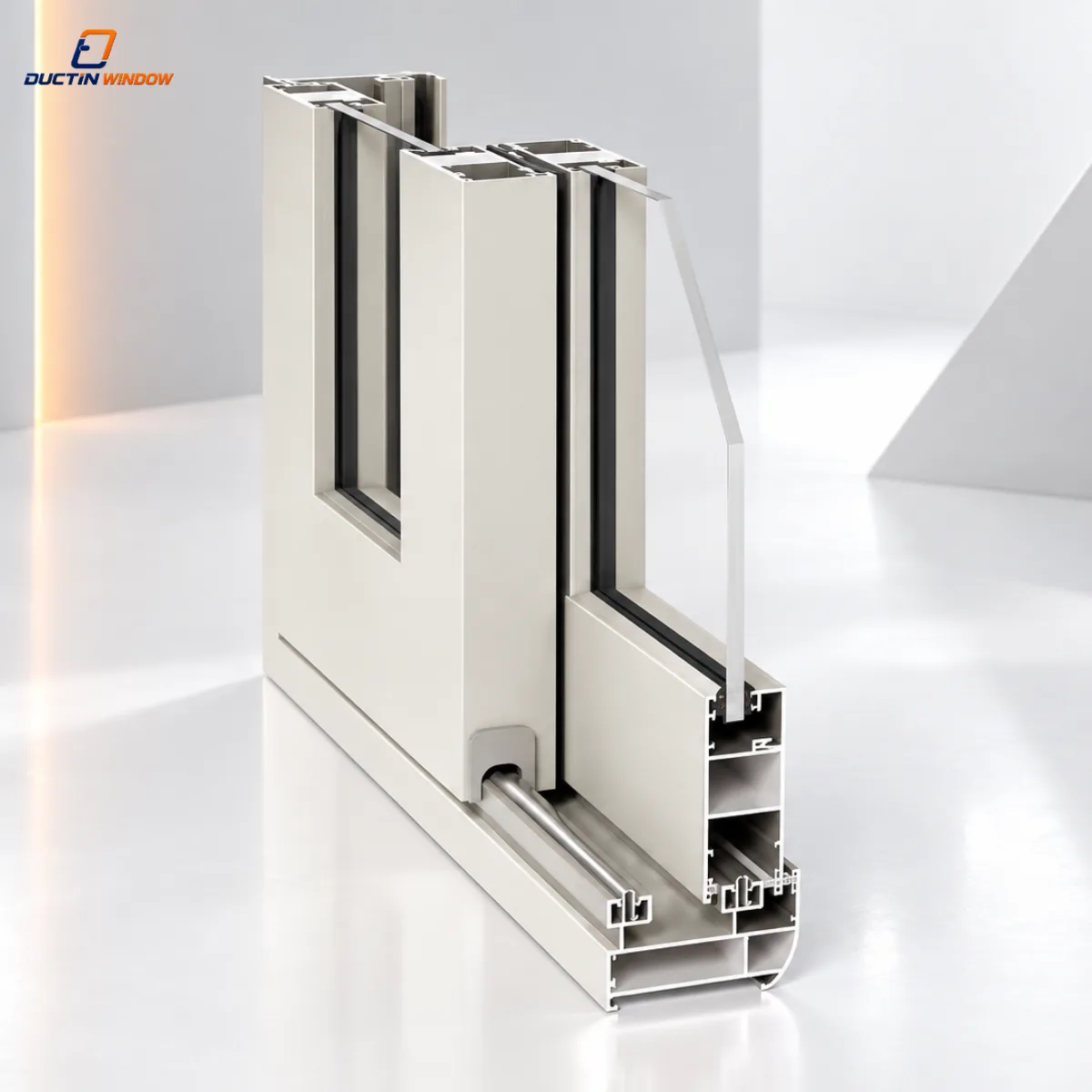

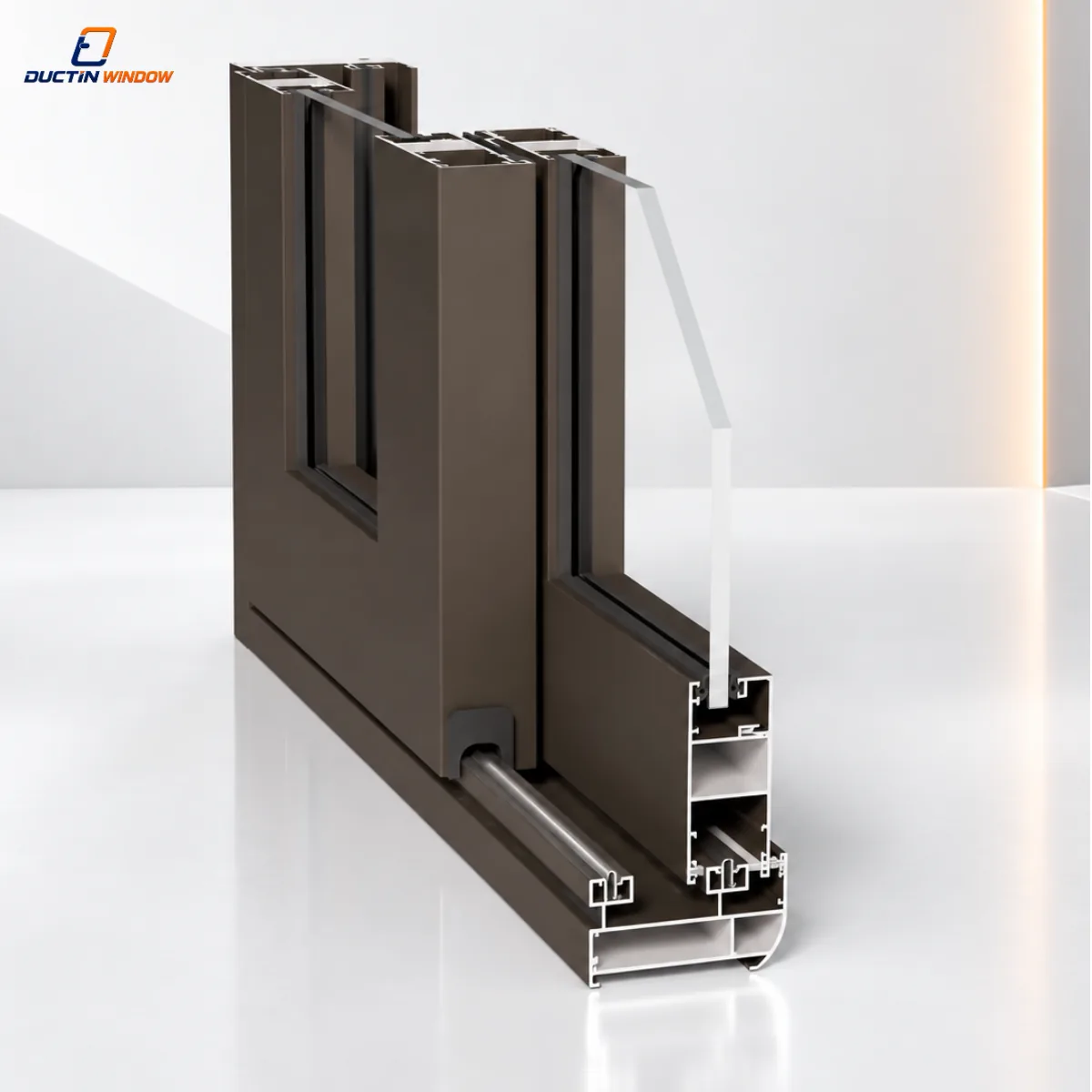

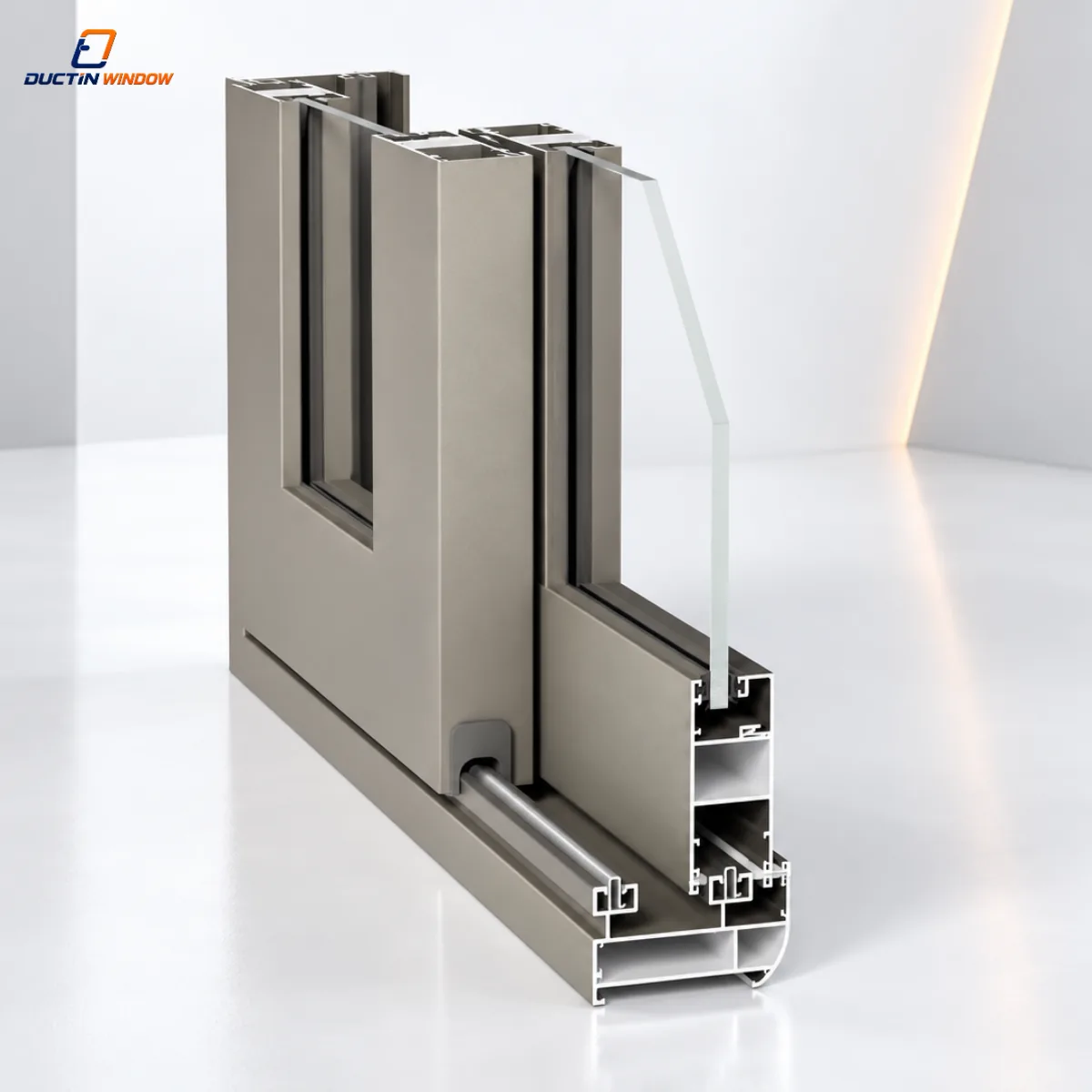

3. Cấu tạo và thông số từng cấu kiện SW55

Độ dày 1,4 mm là thông số danh định ở cấp hệ, không phải mọi thanh nhôm đều có cùng độ dày. Từng cấu kiện được thiết kế theo chức năng riêng, vì vậy khi kiểm tra cửa sổ mở trượt Maxpro SW55 cần xem đúng mã thanh thay vì áp một mức 1,4 mm cho toàn bộ sản phẩm.

Cấu tạo đồng bộ: SW55 sử dụng ray inox JP-15237, kính trong dải 8–19 mm, gioăng kính 3 mm và lông nheo 5 mm. Cấu hình kính cụ thể cần đi cùng loại nẹp kính và phương án cửa thực tế.

Một số chi tiết phụ như pano hoặc nẹp vách kính có độ dày thấp hơn do chức năng cấu tạo khác. Độ dày thanh nhôm sau xử lý bề mặt có dung sai ±0,2 mm.

4. Cấu hình cửa trượt Maxpro SW55

SW55 có hai cấu hình chính có cơ sở kỹ thuật:

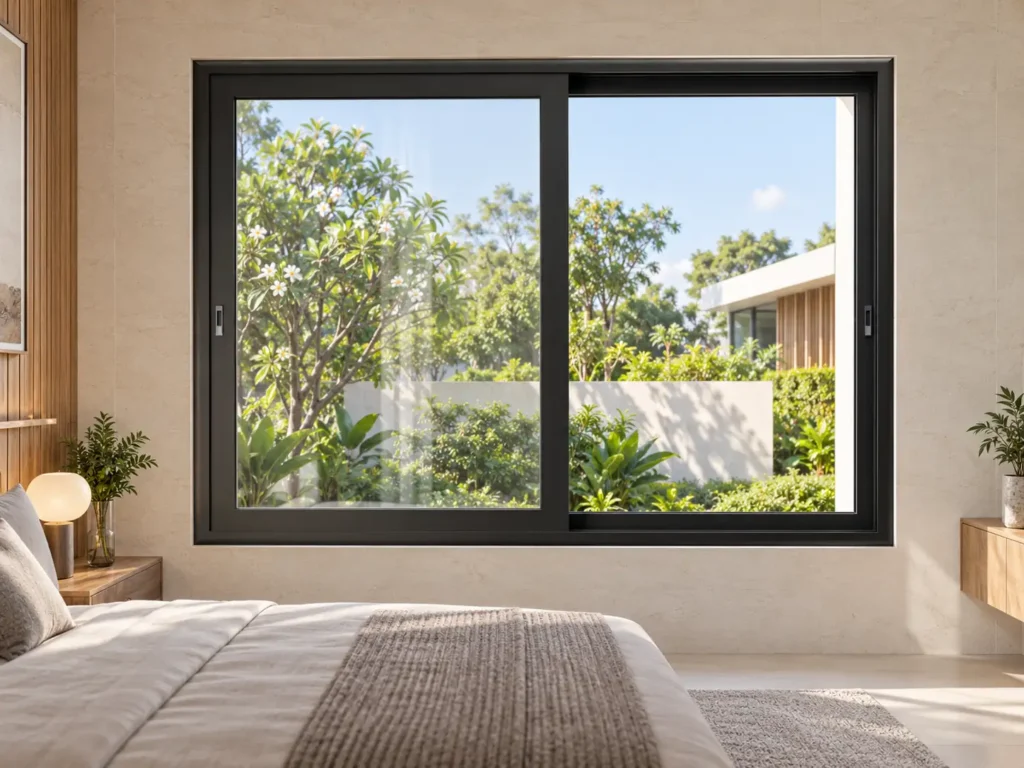

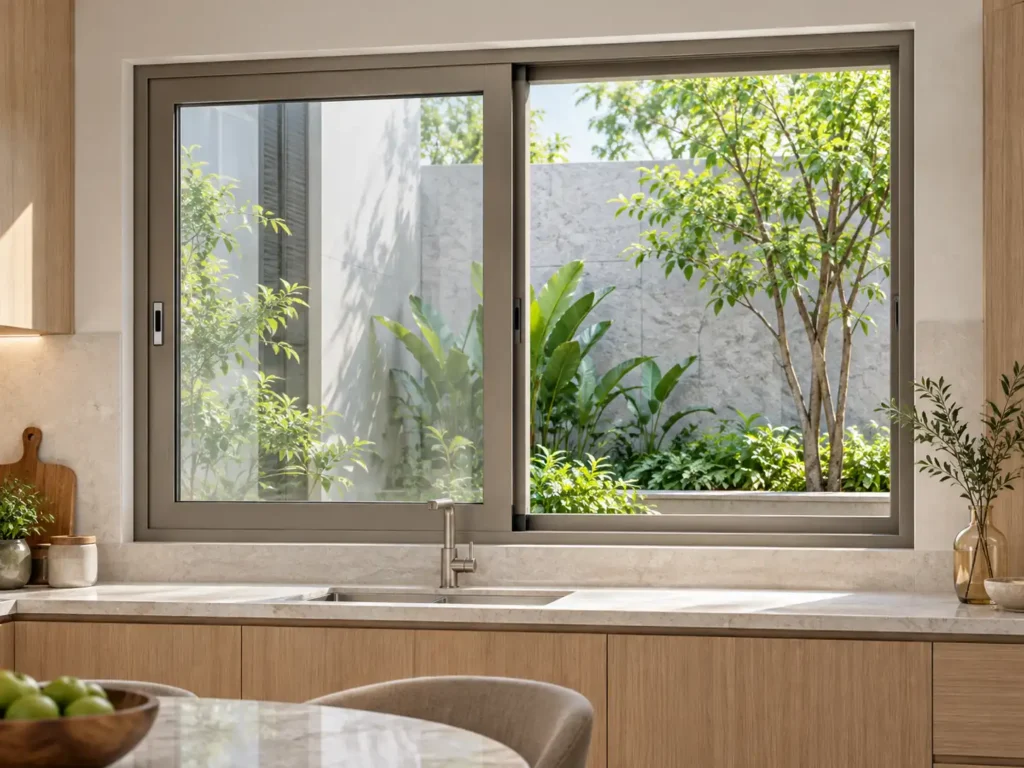

– Cửa sổ mở trượt 2 cánh – cấu hình gọn cho ô cửa vừa và nhỏ.

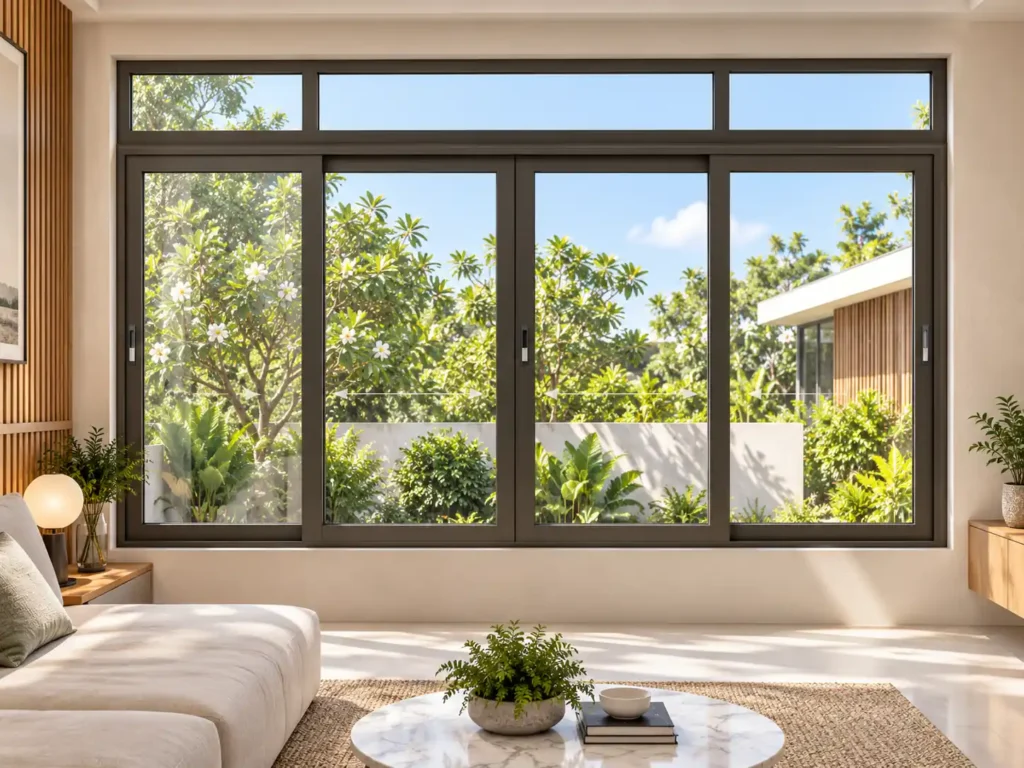

– Cửa sổ mở trượt 4 cánh – tăng số cánh trên các ô rộng hơn và cho phép tổ chức vùng mở linh hoạt.

Kích thước cánh và tỷ lệ chia cánh nên được xác định theo bản vẽ kỹ thuật, loại kính và cấu hình phụ kiện sử dụng. Khi triển khai thực tế, cần kiểm tra các yếu tố này đồng bộ thay vì chỉ dựa trên kích thước ô kiến trúc.

5. Khi nào nên chọn cửa sổ mở trượt Maxpro SW55?

SW55 phù hợp khi cần cửa sổ trượt ngang, cấu hình 2 hoặc 4 cánh, khung 65 mm, kính 8–19 mm, thiết kế bo cong và ray inox. Nếu nhu cầu là cửa mở quay thay vì trượt ngang, có thể tham khảo cửa mở quay Maxpro R55. Nếu vẫn cần cửa sổ trượt nhưng muốn đối chiếu hệ khác về cấu trúc, kiểu biên dạng hoặc phương án kính, nên xem thêm cửa sổ mở trượt Maxpro SW65 và cửa sổ mở trượt Maxpro SW83 trên cùng bản vẽ trước khi chốt cấu hình.

6. Gia công và lắp đặt cửa sổ mở trượt Maxpro SW55 tại Đức Tín Window

Tại Đức Tín Window, cấu hình SW55 được xác định từ khảo sát hoặc bản vẽ, sau đó chốt kích thước ô cửa, phương án 2 hoặc 4 cánh, hướng trượt, loại kính, màu nhôm và bộ phụ kiện. Hồ sơ sau khi thống nhất được chuyển sang gia công, lắp đặt tại công trình và căn chỉnh ray, bánh xe, khe cánh để cửa vận hành ổn định. Khách hàng có thể xem thêm hình ảnh công trình và cập nhật sản phẩm tại Fanpage Đức Tín Window.

7. Báo giá cửa sổ mở trượt SW55

Giá cửa được bóc tách theo kích thước, số cánh, loại kính, màu nhôm, phụ kiện, yêu cầu gia công và điều kiện thi công thực tế. Vì mỗi ô cửa có cấu hình khác nhau, Đức Tín Window không áp một mức giá chung cho mọi bộ SW55. Để lên cấu hình và báo giá chính xác, khách hàng có thể cung cấp kích thước ô chờ hoặc bản vẽ, số lượng cửa, phương án kính và vị trí công trình để kiểm tra trước khi gia công.

8. Câu hỏi thường gặp cửa sổ mở trượt Maxpro SW55

8.1. Khung SW55 rộng 55 mm hay 65 mm?

Cửa sổ mở trượt Maxpro SW55 sử dụng khung rộng 65 mm. Tên “SW55” là tên hệ, không nên hiểu thành kích thước khung 55 mm. Khi lên bản vẽ hoặc bóc tách sản xuất, kích thước khung cần được kiểm tra theo đúng mặt cắt kỹ thuật của hệ.

8.2. Cửa sổ lùa Maxpro SW55 dùng kính dày bao nhiêu?

SW55 hỗ trợ kính trong dải 8–19 mm. Mặt cắt hệ có nhóm nẹp phù hợp kính 8–12 mm và cấu hình kính 19 mm, vì vậy loại kính thực tế cần được chọn đồng bộ với nẹp kính, kích thước cánh và yêu cầu sử dụng của từng ô cửa.

8.3. SW55 có mấy cấu hình cửa?

SW55 có hai cấu hình chính là cửa sổ mở trượt 2 cánh và 4 cánh. Phương án 2 cánh phù hợp các ô cửa vừa và nhỏ, trong khi 4 cánh phù hợp ô rộng hơn. Số cánh và kích thước từng cánh vẫn cần kiểm tra cùng tải trọng kính và bộ bánh xe trước khi gia công.

8.4. Cửa sổ lùa Maxpro SW55 dùng ray gì?

Cửa sổ mở trượt Maxpro SW55 sử dụng ray inox JP-15237. Ray inox là một phần của cơ cấu trượt giúp cánh di chuyển theo phương ngang; tuy nhiên cảm giác vận hành thực tế còn phụ thuộc vào bánh xe, độ chính xác khi gia công và việc căn chỉnh bộ cửa sau lắp đặt.

8.5. SW55 khác SW65 và SW83 ở điểm nào?

SW55 và SW65 có cùng thông số tổng quan về khung 65 mm, kính 8–19 mm, profile danh định 1,4 mm và ray inox, nhưng sử dụng bộ profile và cấu trúc hệ khác nhau. SW55 được định hướng tối ưu chi phí đầu tư, còn SW65 nhấn mạnh tối ưu cấu trúc cửa. SW83 khác rõ hơn với khung 83 mm, thiết kế phẳng và khả năng tương thích kính hộp, kính dán. Vì vậy nên chọn theo kích thước ô cửa, cấu hình kính và yêu cầu công trình thay vì chỉ nhìn tên hệ.

Nguồn kỹ thuật: Tài liệu kỹ thuật MAXPRO General 2025 – hệ SW55

Biên soạn: Hồng Phương – Marketing – Đức Tín Window
