Cửa Sổ Mở Trượt Maxpro SW65 – Hệ Khung 65 mm, Ray Inox

Cửa sổ Maxpro SW65 phù hợp với người cần cửa sổ trượt gọn cho khu vực hạn chế không gian nhưng vẫn muốn kiểm tra rõ cấu hình trước khi chọn. Nội dung dưới đây tập trung vào cơ chế vận hành, độ dày thanh nhôm theo từng cấu kiện, kính, ray inox, cấu hình 2 hoặc 4 cánh và trường hợp nên chọn SW65 thay vì các hệ cửa sổ khác.

1. Cửa sổ mở trượt Maxpro SW65 là gì?

Cửa sổ mở trượt Maxpro SW65 dùng khung 65 mm, cánh dịch chuyển theo phương ngang trên ray nên không chiếm khoảng mở phía trước hoặc phía trong như cửa mở quay. Cơ chế này phù hợp với vị trí sát bàn, tủ, hành lang, ban công hoặc nơi cần tiết kiệm diện tích.

Hệ có cấu hình cửa sổ mở trượt 2 cánh và 4 cánh. Phương án thực tế cần chốt theo kích thước ô chờ, yêu cầu phần mở, kính và bộ phụ kiện.

2. Thông số kỹ thuật cửa sổ mở trượt Maxpro SW65

Các thông số dưới đây tập trung vào những dữ liệu người mua cần kiểm tra nhanh trước khi chọn cấu hình SW65; phần độ dày được hiểu theo từng cấu kiện, không phải một giá trị đồng nhất cho toàn hệ.

Lưu ý: Cửa sổ SW65 có dải kính tổng quan 8-19 mm. Mặt cắt kỹ thuật dùng nẹp JP-6586 cho kính 8-12 mm ở cánh và JP-8314 cho phần fix; kính 19 mm dùng JP-6585 ở cánh và JP-8315 ở phần fix. Khi chọn kính cần đồng bộ nẹp, gioăng, kích thước cánh và cấu hình bộ cửa.

3. Cấu tạo và độ dày các thanh nhôm cửa sổ mở trượt SW65

Các cấu kiện chính của SW65 gồm khung bao cửa sổ JP-6581 dày 1.4 mm, khung bao vách kính JP-65121 dày 1.4 mm và cánh cửa sổ mở trượt JP-6583 dày 1.4 mm. Hệ còn có ốp móc JP-6584 dày 1.1 mm, ghép khung bao JP-65112 dày 1.6 mm và đố ghép tăng cứng JP-8328 dày 2.0 mm.

Độ dày không đồng nhất cho toàn bộ hệ. Một số cấu kiện phụ có thể mỏng hơn, trong khi cấu kiện gia cường có thể dày hơn. Độ dày thanh nhôm sau xử lý bề mặt có dung sai ±0.2 mm; trọng lượng thanh nhôm thô sau xử lý bề mặt có dung sai ±5%.

3.1 Ray inox JP-15237

Hệ sử dụng ray inox JP-15237 làm bề mặt làm việc cho cụm bánh xe khi cánh trượt ngang; ray cần được đồng bộ với khung, cánh và phụ kiện để vận hành đúng cấu hình.

Vật tư phụ gồm ke khung bao K-BG1449, ke cánh K-BG2127, ke khung bao vách kính K-BG2153, ke tăng cứng K-TC551008 cùng gioăng, phớt lông, nhựa dẫn hướng DH-6501 và cao su giảm chấn GC-6501.

3.2 Kiểm soát nước và máng che mưa

Hệ có máng che nước mưa JP-6587 dày 1.4 mm để hỗ trợ kiểm soát nước tại khu vực cửa sổ trượt. Hiệu quả thực tế còn phụ thuộc vào gia công, lắp đặt và căn chỉnh đúng cấu hình.

Với vị trí chịu mưa tạt mạnh, cần xem xét điều kiện mặt đứng và phương án lắp đặt thực tế trước khi chốt cấu hình cửa.

4. Cấu hình cửa sổ SW65 2 cánh và 4 cánh

4.1 Cửa sổ trượt 2 cánh

Phương án 2 cánh phù hợp với ô cửa vừa và nhỏ, cấu tạo gọn và dễ bố trí ở phòng ngủ, bếp hoặc khu vực làm việc. Bản vẽ kỹ thuật SW65 xác định kích thước cánh theo kích thước tổng thể bộ cửa, vì vậy tỷ lệ cánh cần được chốt khi gia công.

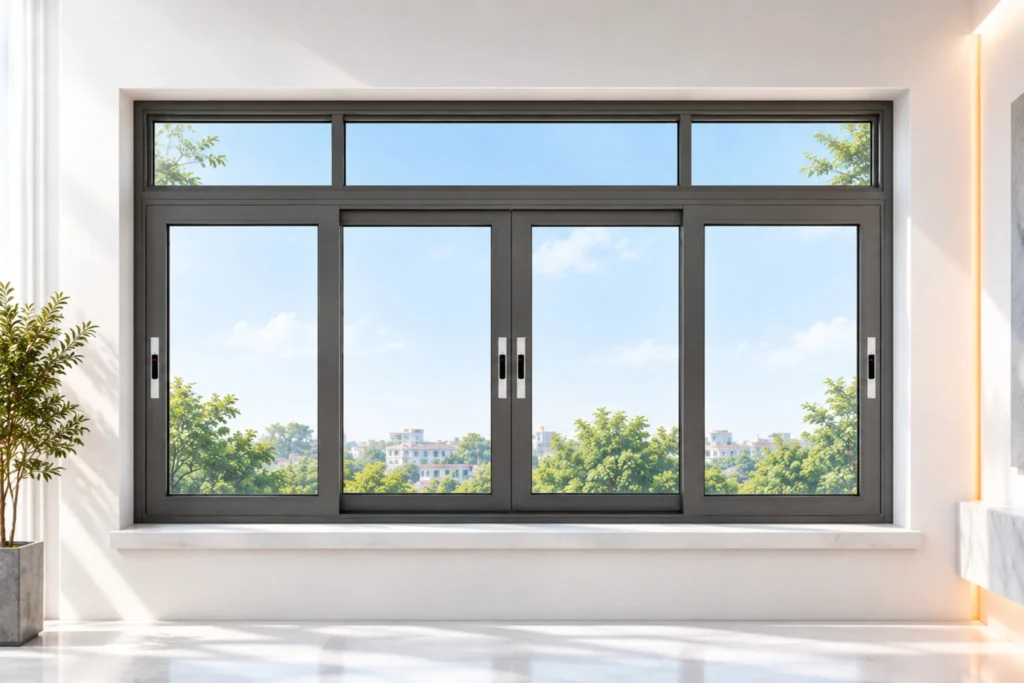

4.2 Cửa sổ trượt 4 cánh

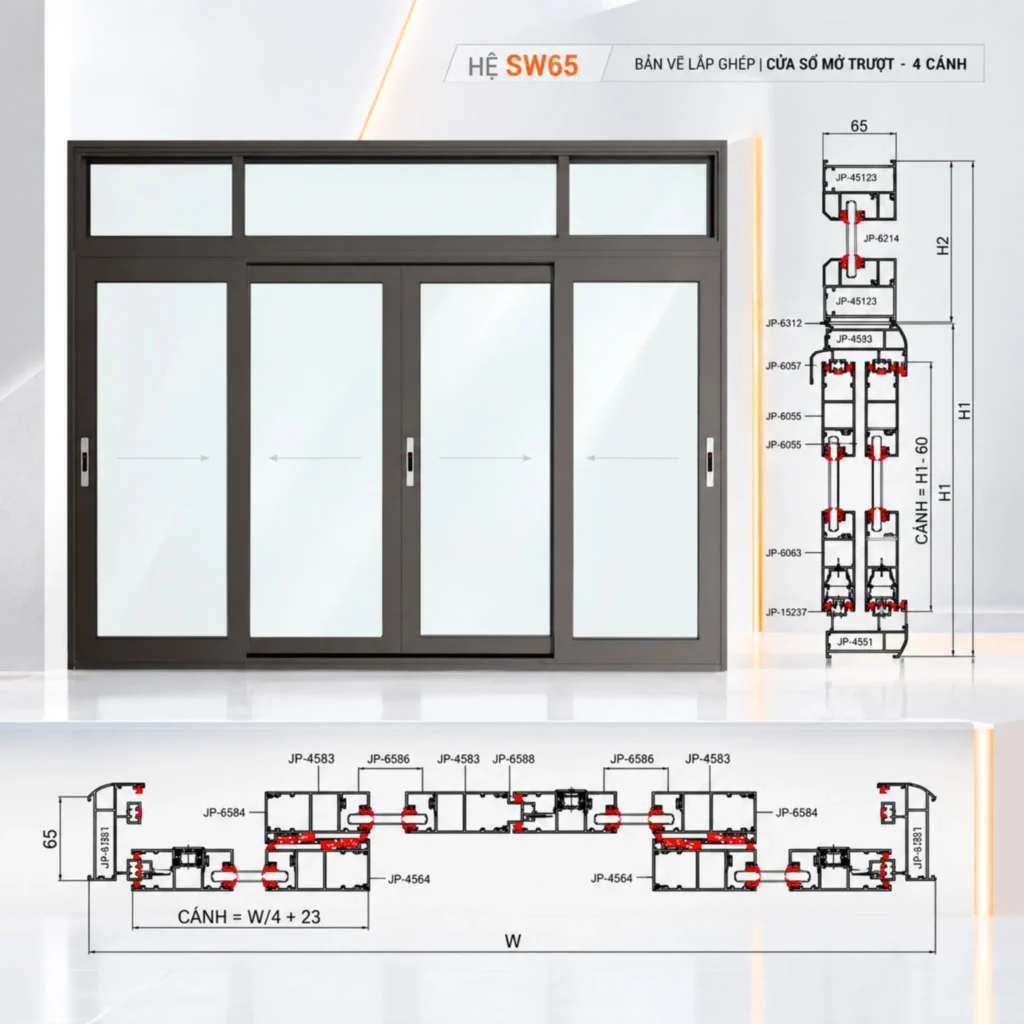

Phương án 4 cánh phù hợp với ô cửa rộng hơn và cần chia mặt đứng thành nhiều nhịp. Bản vẽ lắp ghép còn minh họa phương án kết hợp ô kính cố định phía trên; đây là một cấu hình kỹ thuật minh họa, không phải yêu cầu bắt buộc cho mọi bộ cửa SW65 4 cánh.

5. Màu sắc và khả năng phối công trình

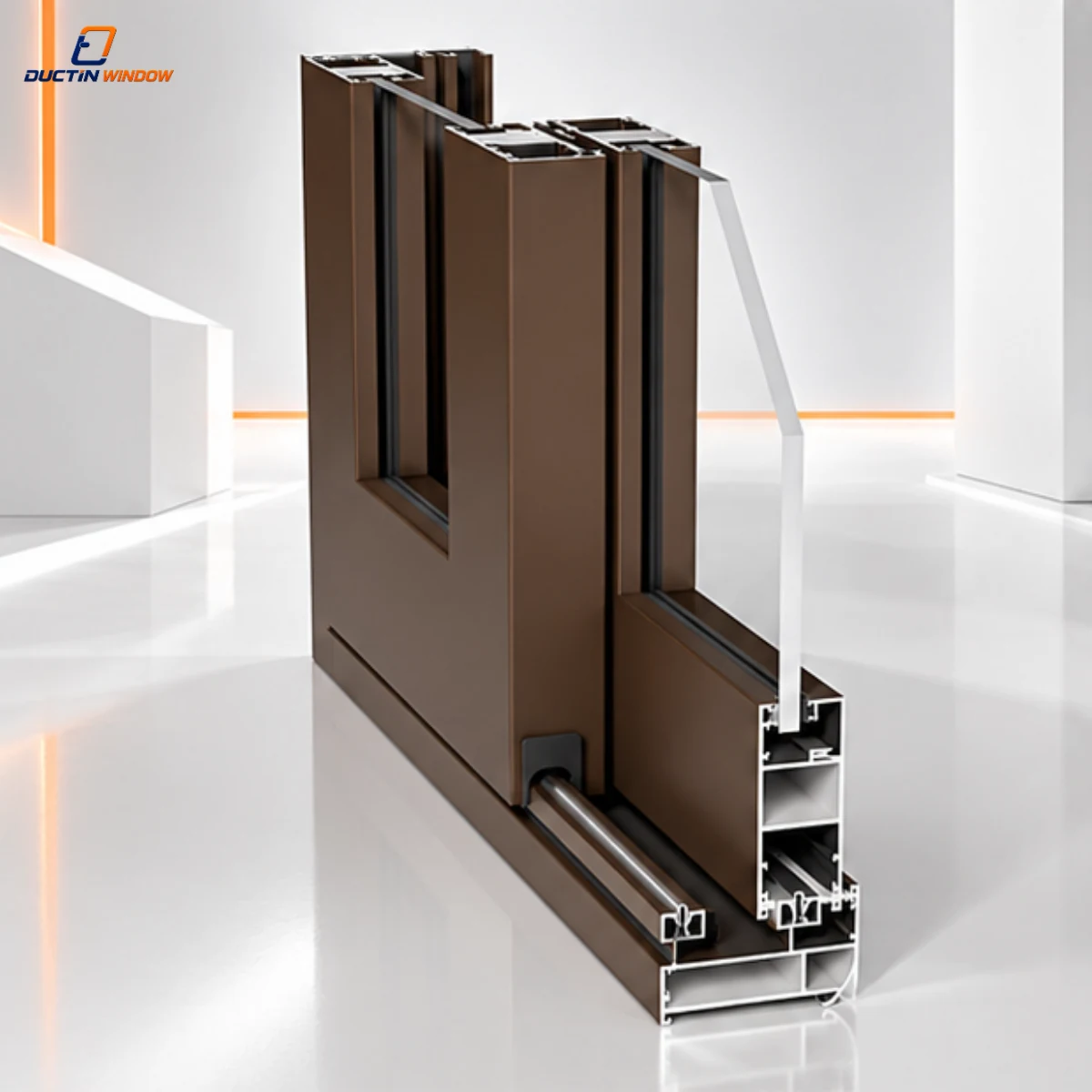

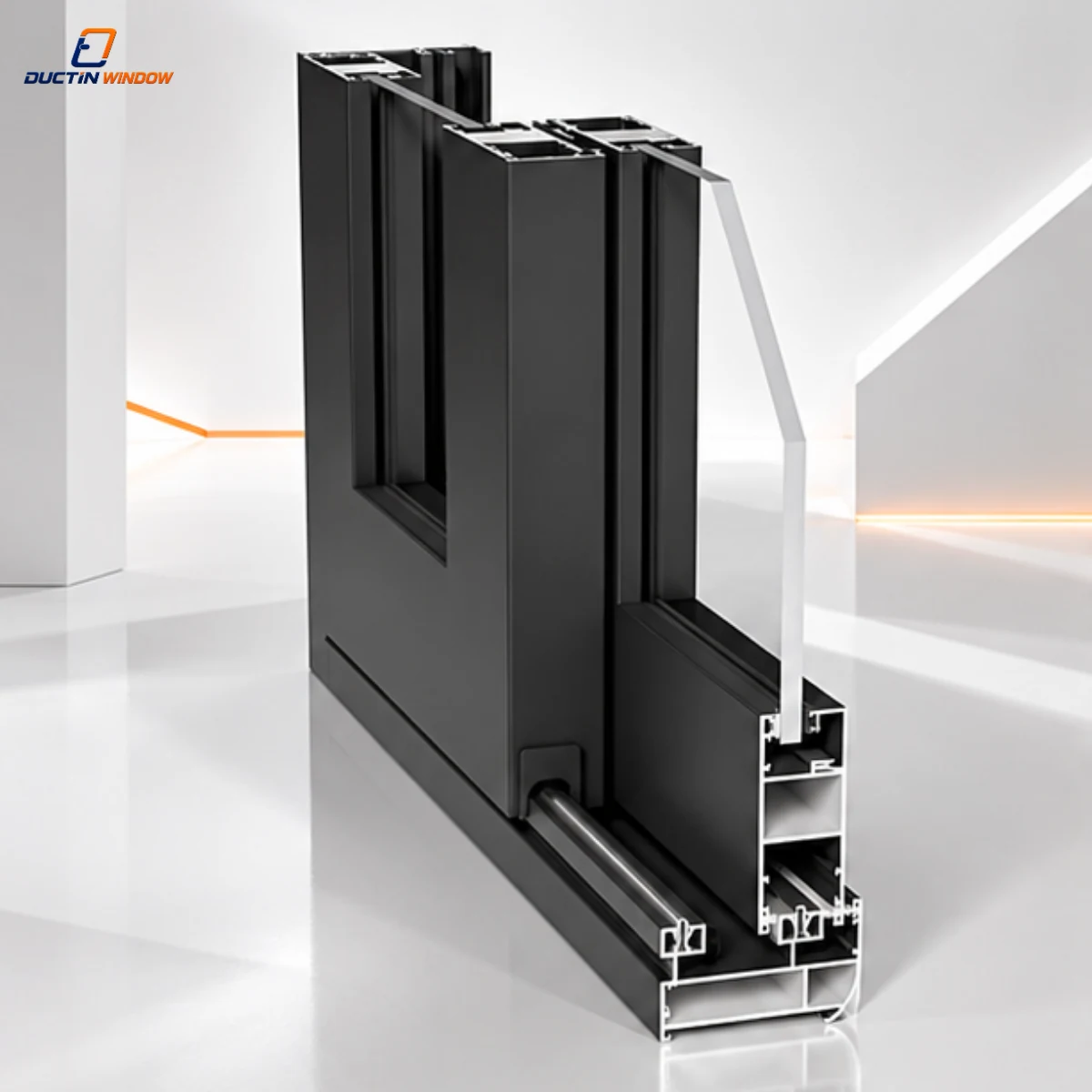

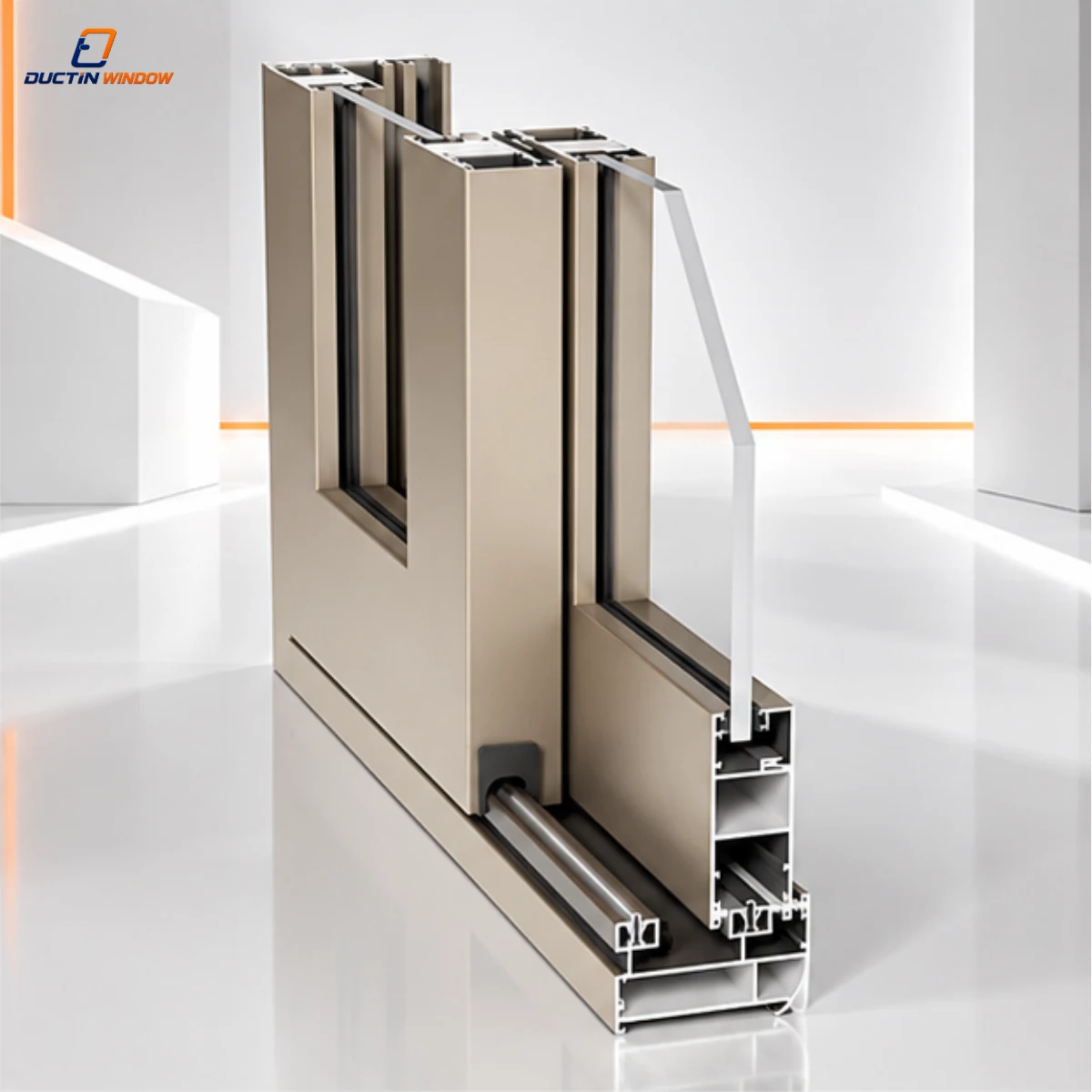

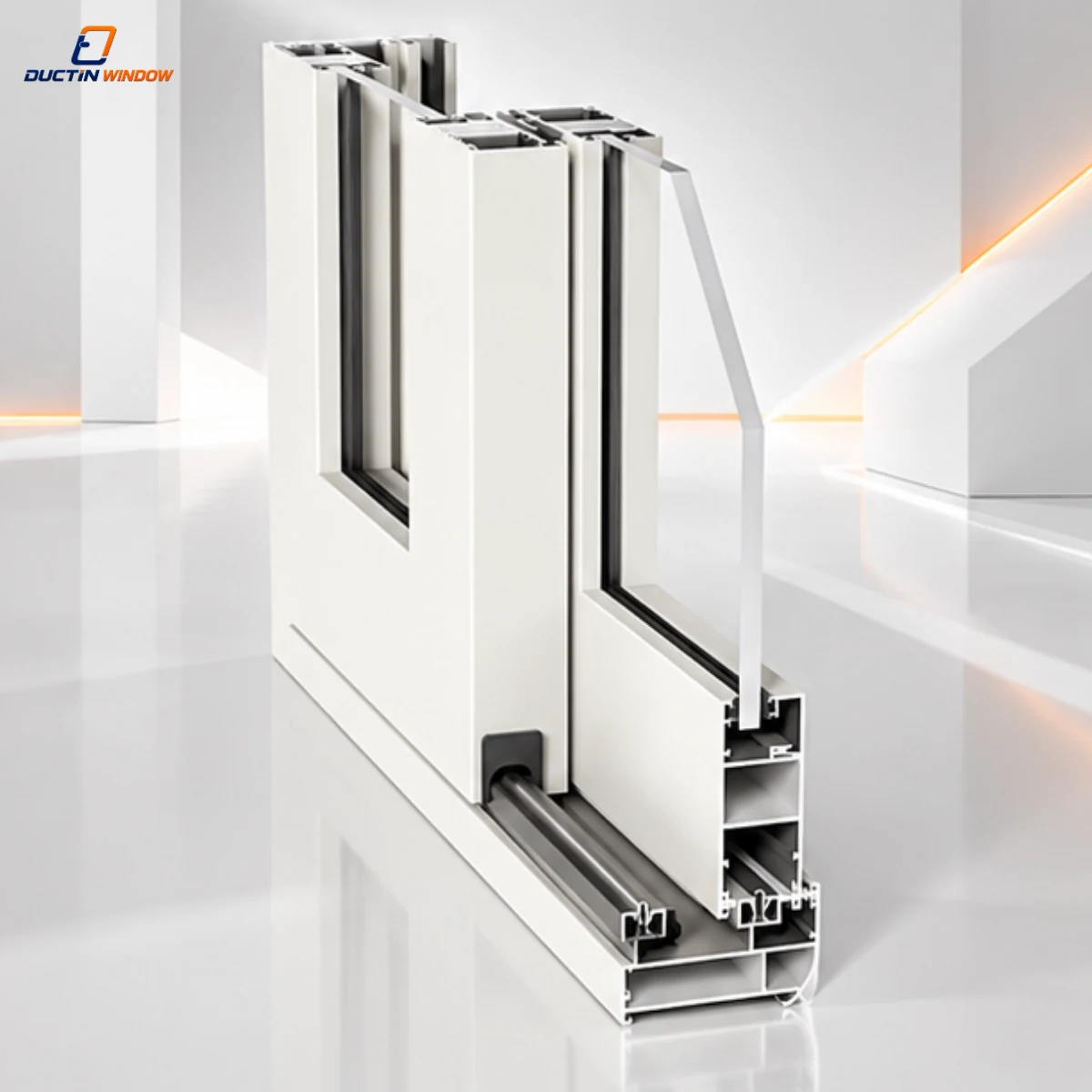

SW65 có bốn màu hoàn thiện: FJ – Natural Black (Đen mịn), FV – Champagne, Y – Autumn Brown (Nâu Thu) và D – Ivory White (Trắng Anodize). Nên chọn màu theo tổng thể mặt đứng và các vật liệu kim loại liên quan.

Màu thực tế nên được duyệt bằng mẫu nhôm trước khi sản xuất để hạn chế sai khác sắc độ giữa nhôm với đá, gỗ hoặc sơn tường.

6. Khi nào nên chọn cửa sổ mở trượt Maxpro SW65?

– Phòng ngủ: cửa sổ cần mở gọn, không chiếm diện tích nội thất.

– Bếp và khu vực làm việc: tránh cánh mở quay vướng bàn, tủ hoặc lối đi.

– Hành lang và ban công: phù hợp nơi khoảng không phía trước cửa sổ bị giới hạn.

– Văn phòng, căn hộ, nhà phố: cần hệ cửa trượt dễ sử dụng và đường nét gọn.

Nếu ưu tiên bản khung rộng hơn và thiết kế phẳng, có thể cân nhắc hệ Maxpro SW83. Với nhu cầu cửa sổ mở quay thay vì trượt ngang, có thể cân nhắc cửa nhôm Maxpro R65 hoặc cửa nhôm Maxpro R65 Plus.

7. Gia công và lắp đặt cửa sổ Maxpro SW65 tại Đức Tín Window

Tại Đức Tín Window, cấu hình SW65 được chốt từ khảo sát hoặc bản vẽ, sau đó xác định kích thước ô cửa, số cánh, hướng trượt, kính, màu nhôm và phụ kiện trước khi gia công. Bộ cửa được lắp đặt, căn chỉnh và kiểm tra vận hành tại công trình.

Báo giá SW65 phụ thuộc vào kích thước, cấu hình 2 hoặc 4 cánh, kính, màu nhôm, phụ kiện, yêu cầu gia công và điều kiện thi công. Để nhận cấu hình và báo giá phù hợp, khách hàng có thể gửi kích thước ô chờ hoặc bản vẽ cho Đức Tín Window kiểm tra trước khi gia công; không nên áp một mức giá cố định khi dữ liệu kỹ thuật chưa đầy đủ. Khách hàng cũng có thể xem hình ảnh công trình và cập nhật sản phẩm trên Fanpage Đức Tín Window.

8. Câu hỏi thường gặp về Maxpro SW65

8.1 Cửa trượt hệ SW65 dùng kính dày bao nhiêu?

SW65 hỗ trợ dải kính tổng quan 8-19 mm. Mặt cắt kỹ thuật phân nẹp cho nhóm kính 8-12 mm và kính 19 mm; cấu hình thực tế cần đồng bộ với nẹp, gioăng và kích thước cánh.

8.2 Cửa trượt hệ SW65 có làm cửa sổ 4 cánh không?

Có. SW65 có bản vẽ lắp ghép cho cửa sổ mở trượt 2 cánh và 4 cánh.

8.3 cửa nhôm Maxpro SW65 dày bao nhiêu?

Thanh nhôm chính của SW65 dày 1.4 mm, nhưng không nên hiểu toàn hệ đều có cùng độ dày. Ví dụ ốp móc JP-6584 dày 1.1 mm, ghép khung bao JP-65112 dày 1.6 mm và đố ghép tăng cứng JP-8328 dày 2.0 mm.

8.4 Cửa sổ Maxpro SW65 có hỗ trợ khóa đa điểm không?

Hệ có thanh phụ JP-8388 để gắn khóa đa điểm. Tuy nhiên, dữ liệu kỹ thuật không cho thấy khóa đa điểm là phụ kiện tiêu chuẩn cho mọi cấu hình, vì vậy cần kiểm tra theo bộ phụ kiện thực tế khi đặt cửa.

8.5 Giá cửa sổ mở trượt Maxpro SW65 được tính như thế nào?

Giá SW65 phụ thuộc vào kích thước ô cửa, cấu hình 2 hoặc 4 cánh, loại kính, màu nhôm, phụ kiện, yêu cầu gia công và điều kiện thi công. Cần có kích thước ô chờ hoặc bản vẽ để xác định cấu hình và báo giá phù hợp.

Nguồn kỹ thuật tham khảo: MAXPRO General 2025 – dữ liệu kỹ thuật hệ SW65
