Cửa Thủy Lực Maxpro R200 – Bản Lề Sàn, Khung Sâu 200 mm

Cửa thủy lực Maxpro R200 không chỉ khác ở khung sâu 200 mm mà còn được tổ chức riêng cho cửa bản lề sàn. Khi lựa chọn, cần xem đồng thời mã cánh 100/180 mm, kính, nẹp kính, bản lề sàn và điều kiện hoàn thiện sàn. Những yếu tố này ảnh hưởng đến tỷ lệ nhôm – kính, phụ kiện và phương án lắp đặt, vì vậy R200 nên được cấu hình theo từng ô cửa thay vì chỉ so sánh độ dày nhôm hoặc giá theo mét vuông.

1. Cửa thủy lực Maxpro R200 là gì?

Cửa thủy lực hệ R200 là hệ cửa nhôm sử dụng cơ cấu bản lề sàn, thường được gọi là cửa thủy lực. Khác với cửa mở quay dùng bản lề gắn ở cạnh khung, bộ bản lề sàn được bố trí phía dưới cánh và làm việc cùng hệ phụ kiện để kiểm soát chuyển động đóng mở.

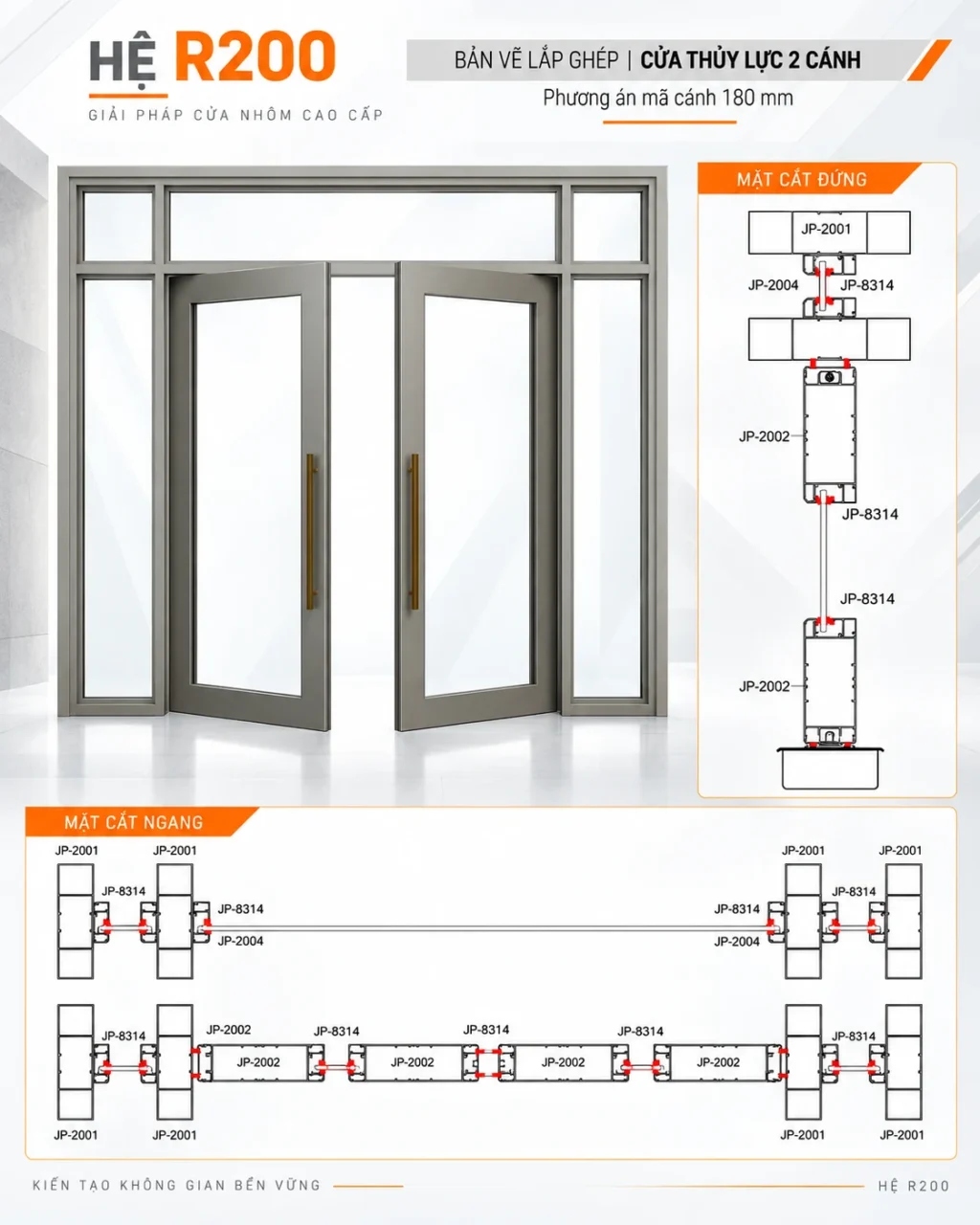

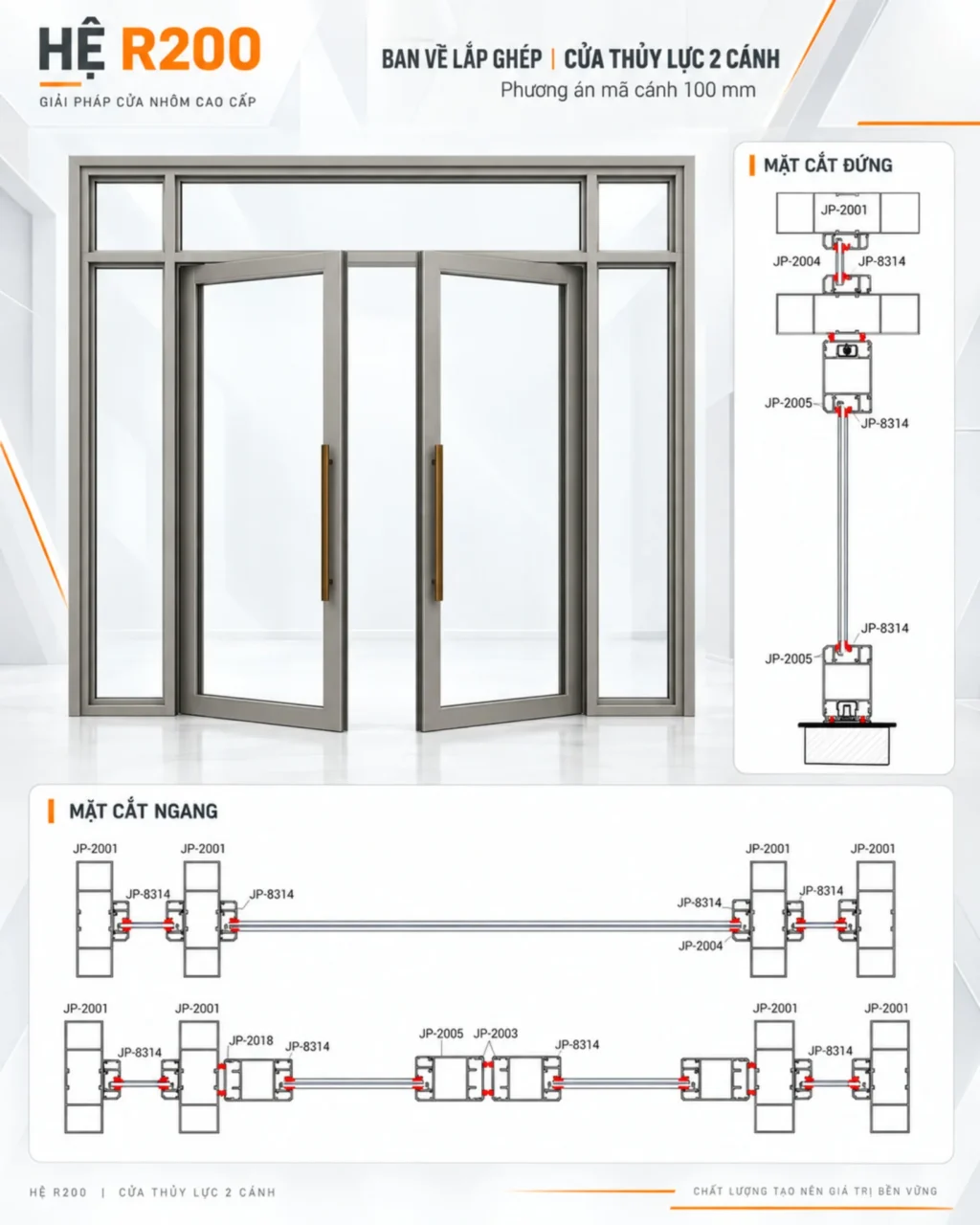

Điểm nhận diện của R200 là khung bao sâu 200 mm và các thanh cánh có bản lớn. Hệ có cấu hình lắp ghép cửa thủy lực 2 cánh với hai phương án mã cánh 100 mm và 180 mm. Ngoài khung và cánh, cấu tạo còn tách riêng thanh cho vách kính, ốp cánh, nẹp kính và các chi tiết liên kết. Vì vậy khi lên cấu hình cần nhìn R200 như một hệ hoàn chỉnh, không nên chỉ chọn theo một mã thanh riêng lẻ.

2. Thông số kỹ thuật cửa thủy lực Maxpro R200

Bảng dưới đây tổng hợp những dữ liệu người mua cần kiểm tra trước khi đi sâu vào cấu hình. R200 có chiều sâu khung 200 mm, dải kính tổng quát 8–34 mm và hai phương án mã cánh 100/180 mm. Tuy nhiên độ dày nhôm không đồng nhất cho toàn bộ hệ: nhóm khung và cánh chính là 2.0 mm, trong khi khung vách kính và ốp cánh là 1.4 mm.

Điểm này đặc biệt quan trọng khi đọc báo giá hoặc đối chiếu bản vẽ gia công. Nếu chỉ ghi chung “nhôm R200 dày 2.0 mm” sẽ chưa phản ánh đúng cấu tạo thực tế của từng vị trí.

3. Cấu tạo và thông số thanh nhôm hệ R200

R200 tách riêng mã thanh theo chức năng sử dụng. JP-2001 là khung bao 55 × 200 mm, tạo nên chiều sâu đặc trưng của hệ và là phần liên kết bộ cửa với ô chờ. Hai mã cánh JP-2002 và JP-2005 tương ứng với phương án mã cánh 180 mm và 100 mm; cả hai đều dày 2.0 mm. Trong khi đó JP-2004 dùng cho khung bao vách kính và JP-2003 là ốp đậy cánh, cùng có độ dày 1.4 mm.

Ngoài nhóm thanh chính, R200 còn có vật tư liên kết và gioăng riêng như ke cánh thủy lực bên ngoài K-VC2002, ke góc cánh bên trong K-BG3760, pat liên kết khung bao BA-6523 và gioăng kính 3 mm/5 mm. Các chi tiết này cho thấy cấu hình thực tế cần được kiểm tra theo cả thanh nhôm, kính và vật tư đồng bộ, thay vì chỉ nhìn vào khung và cánh.

4. Phương án mã cánh và cấu hình kính R200

4.1. Phương án mã cánh 100 mm và 180 mm

JP-2002 được sử dụng cho phương án mã cánh 180 mm, còn JP-2005 dùng cho phương án 100 mm; cả hai thanh đều dày 2.0 mm. Khác biệt người dùng dễ nhận thấy nhất nằm ở tỷ lệ phần nhôm trên mặt đứng: phương án 180 mm làm bản cánh hiện diện rõ hơn, còn 100 mm cho cảm giác gọn và nhường nhiều diện tích thị giác cho kính hơn.

Việc lựa chọn không nên dựa riêng vào sở thích. Kích thước ô cửa, tỷ lệ kiến trúc, loại kính và bộ bản lề sàn dự kiến cần được kiểm tra cùng nhau. Kích thước và tải trọng cánh cần được kiểm tra theo loại kính, bản lề sàn và cấu hình thực tế trước khi sản xuất.

4.2. Chọn kính và nẹp kính theo tổng chiều dày

R200 có dải kính tổng quát 8–34 mm nhưng không dùng một loại nẹp cho toàn bộ dải này. JP-8314 dùng cho nhóm kính 8–12 mm, JP-8315 cho nhóm kính hộp 19–24 mm và JP-15227 cho nhóm 30–34 mm; cả ba loại nẹp đều dày 1.1 mm.

Điều này có nghĩa loại kính cần được chốt trước khi gia công để chọn đúng nẹp và kiểm tra lại tải trọng với bản lề sàn. Với cấu hình kính nằm ngoài ba nhóm thể hiện trên, không nên tự suy diễn khả năng lắp mà cần xác nhận lại trước khi sản xuất. R200 cũng được thiết kế tương thích với kính hộp và kính rèm, nhưng cấu tạo kính cụ thể vẫn phải dựa trên yêu cầu của từng công trình.

5. Khi nào nên chọn cửa thủy lực Maxpro R200?

R200 phù hợp khi công trình xác định rõ nhu cầu sử dụng cửa bản lề sàn và muốn bộ cửa có khung bản lớn, hình khối rõ, kết hợp mảng kính rộng. Các vị trí như cửa chính, sảnh, showroom hoặc lối vào có tính đại diện là những trường hợp nên cân nhắc hệ này, đặc biệt khi thiết kế cho phép xử lý hộp bản lề và cao độ sàn ngay từ đầu.

Ngược lại, nếu nhu cầu chính là cửa mở quay dùng bản lề cạnh, cần nhiều cấu hình cửa đi/cửa sổ hơn hoặc hiện trạng không thuận lợi để xử lý hộp bản lề dưới sàn, R200 chưa chắc là lựa chọn phù hợp nhất. Khi đó có thể tham khảo thêm cửa mở quay Maxpro R83 để so sánh về cơ chế mở và phạm vi ứng dụng trước khi quyết định.

6. Gia công và lắp đặt cửa Maxpro R200 tại Đức Tín Window

Cửa Maxpro R200 cần được cấu hình theo kích thước ô cửa, loại kính, phương án cánh và điều kiện thi công thực tế. Khách hàng không cần tự xác định trước cánh 100 hay 180 mm, nẹp kính hoặc bản lề sàn.

Để Đức Tín Window kiểm tra phương án ban đầu, chỉ cần gửi:

– Kích thước hoặc bản vẽ ô cửa

– Hình ảnh vị trí lắp đặt

– Nhu cầu về kính, số cánh hoặc màu nhôm nếu đã có

Từ các thông tin trên, Đức Tín Window sẽ kiểm tra phương án cánh, kính – nẹp kính, bản lề sàn, phụ kiện và điều kiện lắp đặt trước khi chốt cấu hình, gia công và thi công tại công trình.

Xem thêm các dự án thực tế tại fanpage Đức Tín Window.

7. Báo giá cửa thủy lực Maxpro R200

Giá cửa thủy lực Maxpro R200 được xác định theo cấu hình thực tế, gồm kích thước bộ cửa, phương án mã cánh 100/180 mm, kính, màu nhôm, bản lề sàn, khóa, phụ kiện, vách kính đi kèm và điều kiện thi công.

Vì các bộ cửa cùng diện tích vẫn có thể khác về kính, phụ kiện và điều kiện lắp đặt, R200 không nên áp một đơn giá cố định cho mọi cấu hình. Báo giá được lập sau khi phương án kỹ thuật và điều kiện thi công đã được xác định.

8. Câu hỏi thường gặp về cửa Maxpro R200

8.1. R200 dùng kính dày bao nhiêu?

R200 có dải kính tổng quát 8–34 mm. Hệ dùng nẹp riêng cho ba nhóm 8–12 mm, 19–24 mm và 30–34 mm, vì vậy cần xác định tổng chiều dày kính trước khi chốt nẹp.

8.2. Mã cánh 100 mm và 180 mm khác nhau thế nào?

JP-2005 dùng cho phương án mã cánh 100 mm, còn JP-2002 dùng cho phương án 180 mm; cả hai thanh đều dày 2.0 mm. Khác biệt chính nằm ở tỷ lệ phần nhôm nhìn thấy trên mặt đứng, còn kích thước và tải trọng cánh phải được kiểm tra theo cấu hình kính và bản lề sàn.

8.3. R200 có phải cửa bản lề sàn không?

Có. R200 là hệ cửa thủy lực sử dụng cơ cấu bản lề sàn. Đây là điểm khác cơ bản so với các hệ cửa mở quay dùng bản lề gắn ở cạnh khung.

8.4. Cần gửi gì để được tư vấn và báo giá?

Nên gửi kích thước hoặc bản vẽ ô cửa, hình ảnh vị trí lắp đặt và yêu cầu về kính hoặc kiểu cửa nếu đã có. Từ các dữ liệu này có thể kiểm tra phương án mã cánh, kính, bản lề sàn và điều kiện thi công trước khi báo giá.

8.5. Cửa thủy lực Maxpro R200 có dùng được kính hộp không?

Có. Hệ có nẹp JP-8315 cho nhóm kính hộp 19–24 mm và được thiết kế tương thích với kính hộp. Tổng chiều dày kính vẫn cần được xác định trước để chọn đúng nẹp và kiểm tra cấu hình phụ kiện.
